PlasmaBlock® 20g Gen2 臭氧發生器介紹

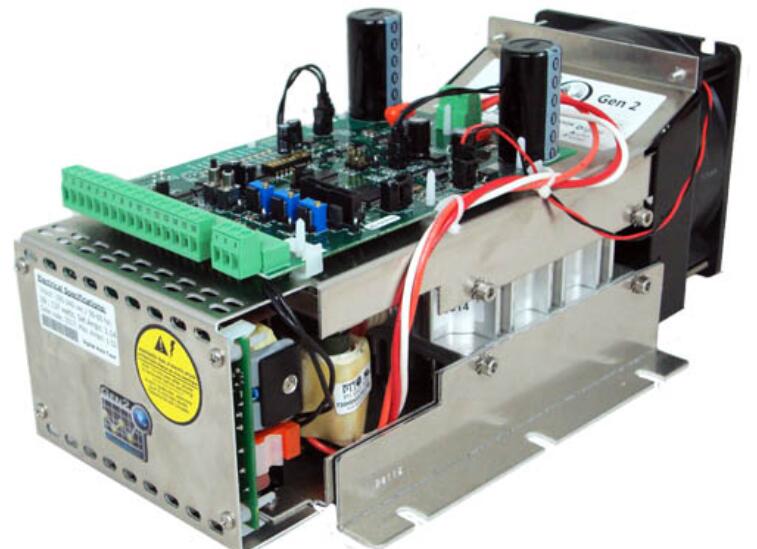

10/20g 機箱是 50g 單元的微型版本。提供常規（側面 PCB）或備用（頂部 PCB）安裝。常規安裝座頂部有連接端口（氧氣輸入，臭氧輸出），備用安裝座側面有端口。



10g，5%，2升/分鐘，5磅/平方英寸。20克，5%，4升/分鐘，5磅/平方英寸。

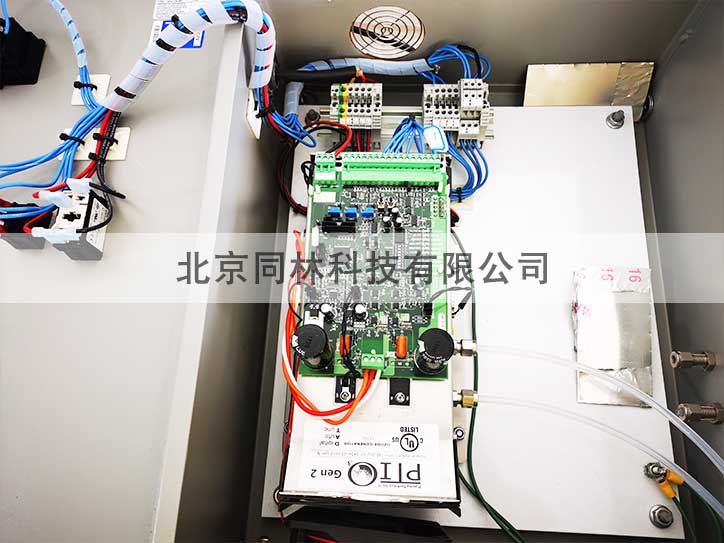

可直接通過UL 508a面板房安裝，

全自動和半自動模式在整個壓力范圍內保持恒定功率：5 - 100 psi。從包裝到工藝，無需設置或調整。持續跟蹤并自動優化壓力、流量和線路電壓變化的性能。

恒定的臭氧輸出和冷卻：100 – 240VAC，50/60hz，功率因數 .94-.99，在整個工作電壓和功率范圍內。電源已通過 UL/CSA / CE 認證。無線路電壓配置跳線 – 任何電壓、任何頻率;同一單位。

高效、緊湊、靜音 （25khz）、安全、堅固、可靠、先進——PTI 產品的所有正常特性。與所有 Plasma Block 產品相同的精確線性控制，可低至 1% 的量程。

臭氧行業所需的正常運行時間、耐用的商業/工業解決方案。

識別可能的細胞泛濫，然后關閉和報警。不會對電子設備、變壓器造成損壞，很少會損壞電池。在現場進行電池沖洗和干燥通常足以恢復全面服務。

廣泛的兩層故障解釋可很大限度地延長正常運行時間并簡化服務診斷。閂鎖故障指示器將保持故障狀態，直到維修。

這款 Gen2 電池是 PTI 經過現場驗證的 50g 產品的縮小版，幾乎不受極端溫度、振動和壓力的影響。由于其低能耗、低氧氣量需求和具有競爭力的價格，因此節省了大量成本。

控制電子元件是通過Plasma Technics®基于310微控制器的新型逆變器板完成的。這種控制器產生了更簡單的用戶界面和許多新功能，旨在進一步增加正常運行時間并簡化安裝和故障排除。

基本 I/O 功能的控制連接與所有其他 Plasma Block 產品相同。

如果需要，PDM、電壓和頻率電位器有自己的跳線選擇，用于板載控制。

復雜而徹底的板載電子短路保護可防止因意外的現場接線錯誤而導致的電路板故障。

電源和控制連接位于產品背面，使集成商能夠構建“即插即用”安裝。

與流行的 50g 等離子塊相同的安裝尺寸和安裝孔中心。10/20g 機箱是 50g 單元的微型版本。這意味著控制連接、氣體輸入/輸出、冷卻等的一般位置是相同的。

軍用級保形涂層消除了與冷凝和霉菌相關的問題，并大大延緩了因意外暴露于臭氧而造成的損壞。

與所有其他等離子塊產品一樣，原料氣供應必須是露點至少為 -60°F 的 PSA 濃縮器或瓶裝進料，過濾后的正壓氧氣。

每個等離子體塊都有一個固有的壓降。這可能因所需的流量而異。為了防止等離子塊中出現負壓降，在所需流量下驗證等離子塊的出口壓力至關重要。這將損壞 Plasma Block 內部，并且不是保修維修。

配置選項：

PTI 將根據客戶所需的規格設置和調整設備。



氧氣壓力 - （5 - 100 psi） （UL 5x 等級）氧氣流量升/分鐘 - （ .1 - 10 Lpm） 或等效 SCFH 熱負荷 btu/hr = 430 （10g） 和 860 （20g）底盤（標準或備用）入口配件（無，1/4“，其他）出口配件（無，1/4”，其他）重量磅 （Kg）



重量：

10克  8.45  kg

20克  8.75    kg
