臭氧發生室進氣- 出氣流量值換算

C.2.1 氣體流量計的特性差異

容積式流 很計、渦街流量計、超聲流量計等氣體流量計的儀表系數與被測氣體的密度無關，以一種氣體標定后可測量不同密度氣體的體積流量。有此特性的氣體流量計適合裝置在臭氧發生室的出氣端，直接測量出不同臭氧濃度時臭氧化氣的體積流量，經溫度壓力修正為標準狀態的流量值，用以計算臭氧產量。



玻璃轉子流量計、金屬浮了流量計、孔板流量計等體積流量氣體流量計的儀表系數與氣體密度直接相關，以一種氣體標定的這類流量計不能準確測量不同密度或密度變化的氣體體積流量。這類流量計無論裝置于臭氧發生室的進氣端還是出氣端，都應按照經溫度、壓力、密度修正后的流量值作為臭氧化氣的體積流量，用于臭氧產量計算。



C.2.2 進氣- 出氣體積流量值按算

C.2.2.1 原理

臭氧生成反應簡式為3O2 → 2O3，表明生成1mol 臭氧應消耗1.5 mol 氧氣。由臭氧相對分子質量=48 及理想氣體體積= 22.4X10-3 m 3/mol，若已知臭氧濃度C o3，単位是g/ m3 ，其摩尓濃度為（C o3/48）mol/m3，則每生成1m3 臭氧化氣相應的輸入氣量為1+1/2xC o3/48x22.4x10-3 m 3，據此可將在臭氧發生室進氣端測得的原料氣體積流量換算為出氣端臭氧化氣的體積流量。



C.2.2.2 計算式

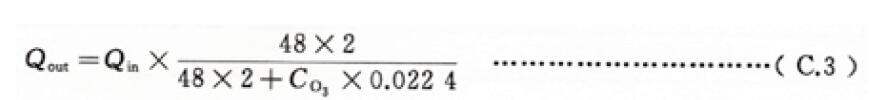

臭氧發生器進氣- 出氣體積流量換算按式(C.3):

式中：

Q out —— 臭氧化氣體積流量，單位為立方米每小時（m3/h）；

Qin —— 原料氣體積流量，單位為立方米每小時（m3/h）；

Co3 —— 臭氧濃度，單位為克每立方米（g/m3）。

C.2.2.3 不同臭氯濃度時出氣/ 進氣體積流量比值

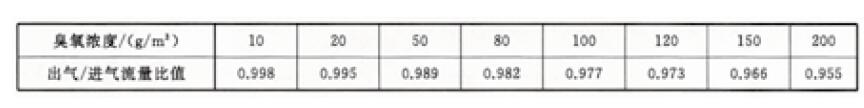

不同臭氧濃度時出氣/ 進氣體積流量比值見表C.7。

表C.7 不同臭氧濃度時出氣/ 進氣體積流量比值
